Artikelbeschreibung

• Integrierter DCC-Decoder zum günstigen Preis
• Zwei Eingänge für manuelle Steuerung
• Zusätzlich zwei galvanisch getrennte Handeingänge (12 V / 4 mA)
• Abmessungen und mechanische Funktion identisch mit MP10
• Vier Hubstufen: 3,5 / 6 / 9,5 / 12,5 mm
• 1× unabhängiger Schaltkontakt + 1× Ausgang für Spannungsversorgung (AUX2)
• Schnelles Setup über Konfigurationstaste

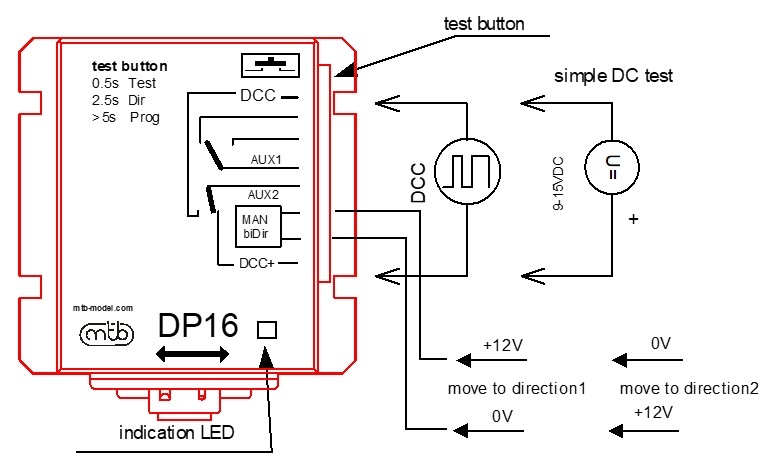

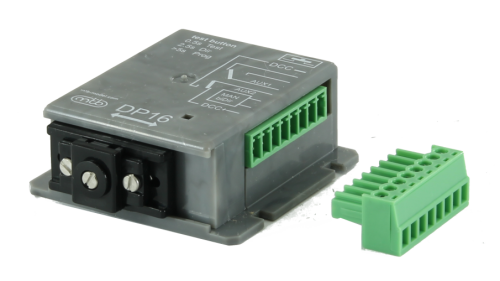

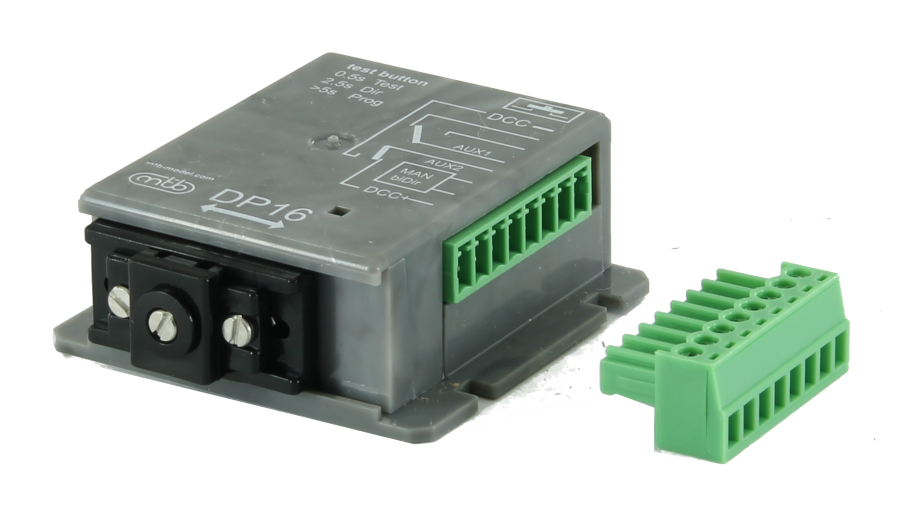

Der DP16-Weichenantrieb ist mit einer DCC-Schnittstelle ausgestattet, die sowohl den Empfang digitaler Befehle als auch die Stromversorgung für den Schalterbetrieb ermöglicht. Außerdem verfügt er über einen AUX1-Hilfsschaltkontakt zur Anzeige und zur Stromversorgung des Herzstücks. Das an den DCC-Eingängen angeschlossene AUX2-Signal kann ebenfalls zur vereinfachten Stromversorgung des Herzstücks verwendet werden.

Zur manuellen Steuerung des Betriebs sind zwei biDIR-Eingänge vorgesehen, die mit ihrer Polarität (+/− 12 V, 4 mA) den Betrieb des Weichenantriebs steuern. Die Steuerung durch DCC-Befehle hat dabei Priorität.

Die Anzeige-LED signalisiert den aktuellen Zustand, und eine Hilfstaste dient zur Konfiguration sowie zum Testen.

Der DP16 ist für die einfache Installation und Steuerung von Weichen über DCC konzipiert – ohne dass separates DCC-Decoder-Zubehör gekauft, installiert oder konfiguriert werden muss.

Bitte beachten Sie, dass die abgebildeten Ersatzstifte für die Weichenantriebe nach Verfügbarkeit beigelegt werden und nicht zum verbindlichen Lieferumfang gehören.
