Artikelbeschreibung

• Motorischer Weichenantrieb mit Impulssteuerung, Ersatz für MP6
• Universeller Anschluss als elektromagnetischer Schalter
• Impulssteuerung
• Vier Hubstufen: 3, 6, 9 und 12 mm
• 1× unabhängiger Schaltkontakt + 2× Rückmeldung

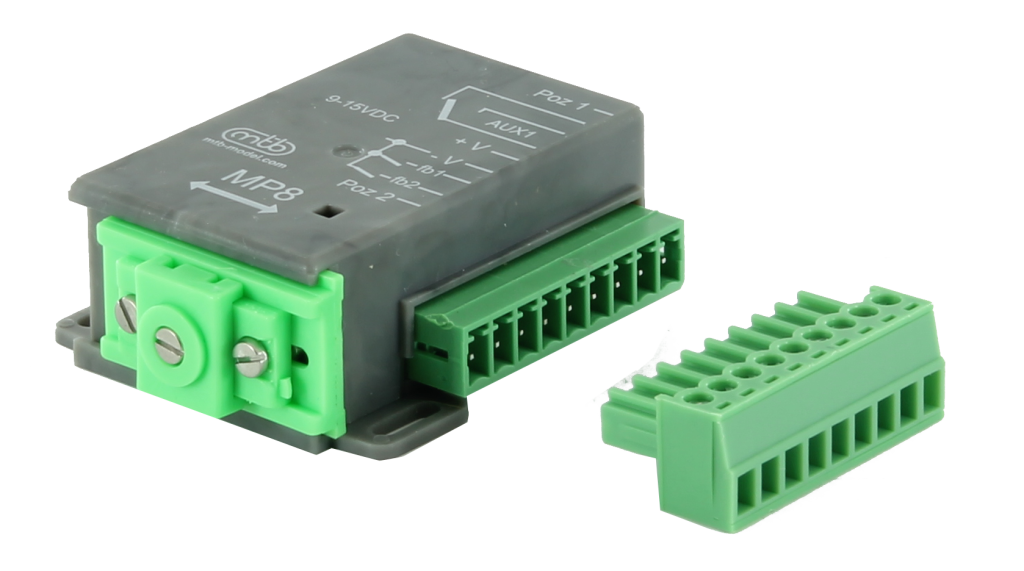

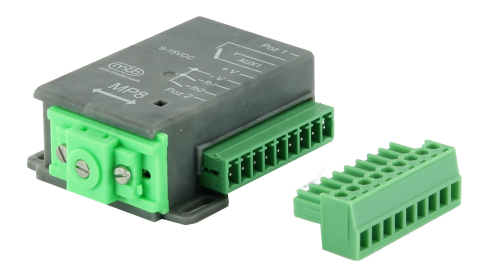

• Bequemer Einbau mit abnehmbarem Stecker

Der Hub ist in vier Stufen (3, 6, 9 und 12 mm) über die Position des Stifts im Halter einstellbar. Der Kupplungsmechanismus sorgt für ein sanftes Anfahren der Endposition und deren Arretierung.

Der MP8-Weichenantrieb dient als Ersatz für den Standard-Zweispulenschalter mit kurzer Impulssteuerung. Die Versorgungsspannung beträgt 9–14 V DC und muss permanent angelegt werden (+V und −V). Die Umschaltung in die Endlage erfolgt über ein Speicherrelais, das durch einen kurzen Impuls (mindestens 40 ms) vom Steuergerät oder Schalter betätigt wird.

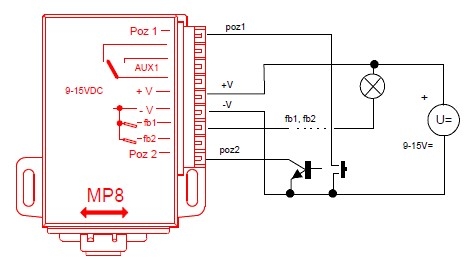

Die Impulseingänge POS1 und POS2 starten die Bewegung, indem der jeweilige Eingang auf Spannung −V (gemeinsamer Nullpunkt) geschaltet wird. Die Elektronik des Schiebers sorgt für eine sanfte Umschaltung und Bewegung in die Endlage, auch wenn der Steuerimpuls bereits verstrichen ist.

Die Ausgänge (fb1, fb2) dienen zur Signalisierung der Endlage des Schalters mittels LED oder Glühlampe. Diese Kontakte schalten nach Erreichen des Minuspols der Spannung (−V). Optional können die Ausgänge auch als Rückmeldung der Geräteposition verwendet werden.

Für zusätzliche Anwendungen ist der Antrieb mit einem potentialfreien Schaltkontakt mit einer Leistung von 1 A ausgestattet. Endschalter und Relais sichern die Endabschaltung auch nach Wiederkehr einer zuvor unterbrochenen Spannungsversorgung.

Bitte beachten Sie, dass die abgebildeten Ersatzstifte für die Weichenantriebe nach Verfügbarkeit beigelegt werden und nicht zum verbindlichen Lieferumfang gehören.
